Ansteuerung des Pollin-LCDs mit MikroForth

[Heinrichs]

In seinem Beitrag MikroForth LCD mit I2C hat Didi bereits dargestellt, wie man ein I2C-LCD mit MikroForth steuern kann. Nun gibt es auch eine Möglichkeit, LCDs mit Hitachi-Controller, insbesondere das mit der Attiny-Platine ausgelieferte Pollin-LCD, direkt anzusteuern.

Pollin-LCD auf der Attiny-Platine (2.1)


Dazu habe ich die Vokabular-Datei forthvoc.vok entsprechend erweitert; die entscheidenden neuen Wörter stehen in der folgenden Tabelle:

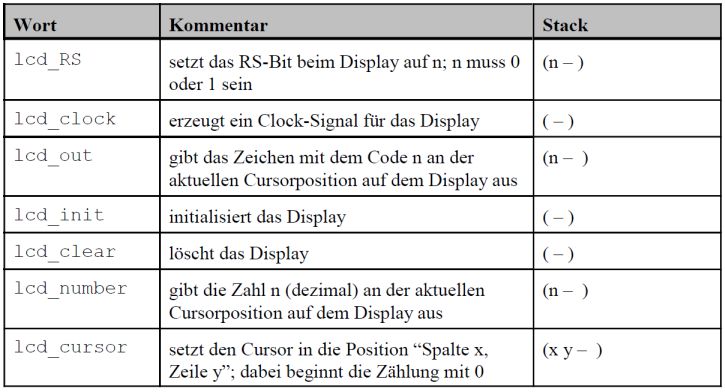

LCD-Wörter


Das neue Vokabular finden Sie hier.

Eine Reihe von Low-Level-Wörtern wie lcd_clock oder lcd_RS erlauben es zudem, auf relativ einfache Weise weitere vom Hitachi-Controller beherrschte Kommandos (z. B. Diplay Shift oder Cursor Blink) zu realisieren.

Weitere Informationen zur Ansteuerung von Hitachi-kompatiblen LCDs finden Sie hier.
