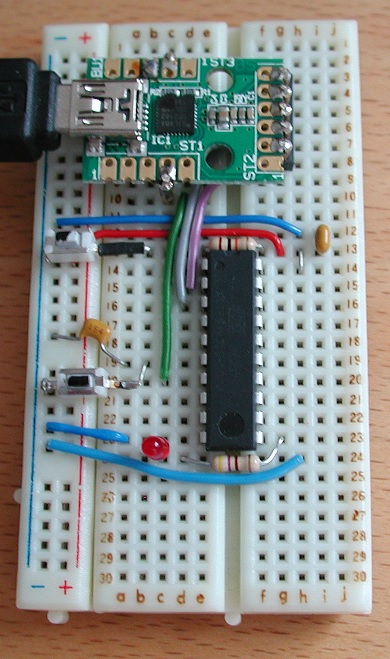

- Attiny-Breadboard
- Attiny_BB_1.jpg (112.5 KiB) 21473 mal betrachtet

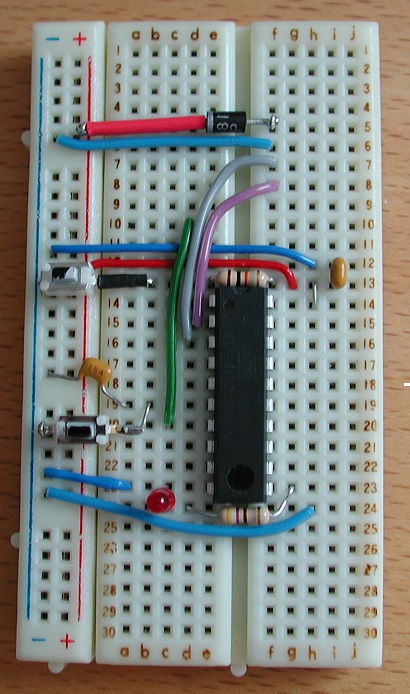

- Attiny-Breadboard ohne USB-UART-Wandler
- Attiny_BB_2.jpg (123.41 KiB) 21473 mal betrachtet
Ein paar Erläuterungen zum Aufbau: Im Norden sieht man den USB-UART-Wandler von ELV (UM 2102, nicht UM 2102N); dieser kann besonders leicht mit Steckerstiften versehen auf das Breadboard gesteckt werden. Südwestlich davon sind der Resettaster und der Taster Ta0 (letzterer mittels Kondensator entprellt) zu sehen;Ta0 ist mit dem Eingang D.2 des Mikrocontrollers versehen und kann dort den Interrupt INT0 auslösen. Die rote LED südöstlich von dem Taster Ta0 leuchtet auf, wenn der Mikrocontroller in den Upload-Modus versetzt worden ist.
Der Mikrocontroller befindet sich im Südosten des Breadboards; damit er korrekt mit unserem Uploader-Programm arbeiten kann, muss er entsprechend eingerichtet sein (vgl. https://www.g-heinrichs.de/attiny/Erstinstallation.zip). Die Anschlüsse 22.g-j, 21.g-j, ..., 15.g-j führen zu den Ports B.0 bis B.7. Hier können z. B. LEDs oder auch unser LCD-Modul angeschlossen werden (s. Abb. 3 und 4).

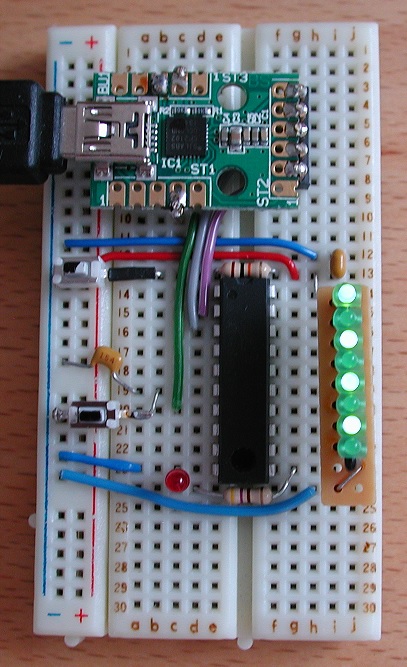

- Attiny-Breadboard mit LED-Array
- Attiny_BB_3.jpg (119.04 KiB) 21472 mal betrachtet

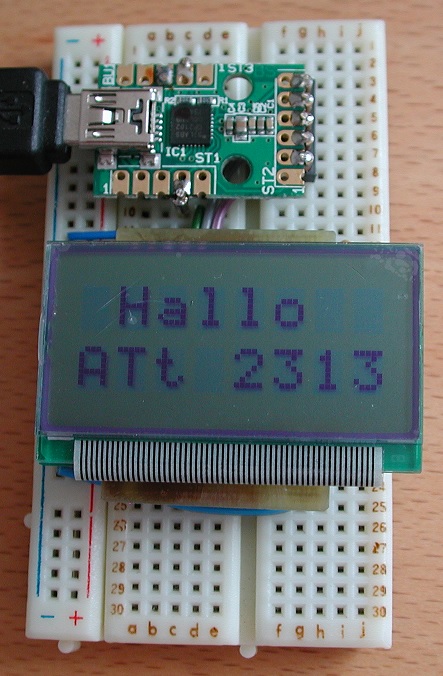

- Attiny-Breadboard mit LCD-Modul
- Attiny_BB_4.jpg (115.92 KiB) 21472 mal betrachtet

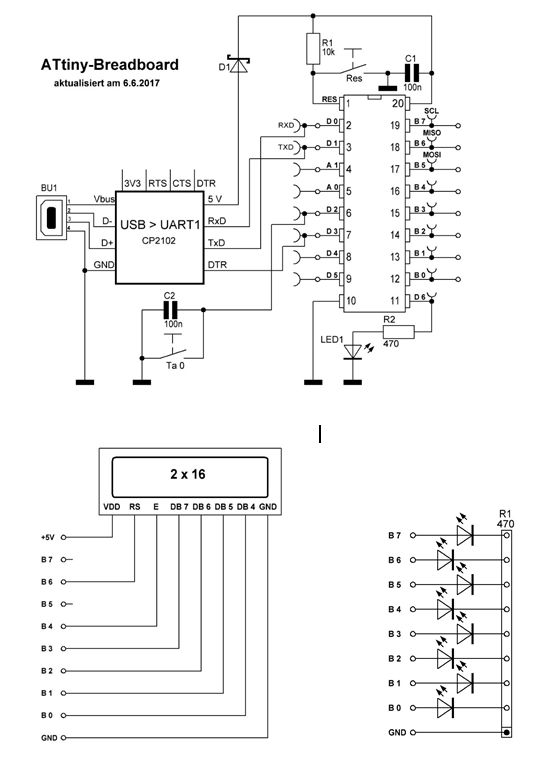

In der Abb. 5 sind die Schaltskizzen für die Abb. 1 sowie für das LCD (Pollin-LCD) und das LED-Array (vgl. Abb. 3) angegeben.
- Schaltskizzen
- Attiny_BB_Schaltskizzen.jpg (44.31 KiB) 21471 mal betrachtet
Sämtliche Fotos und Zeichnungen dieses Beitrags stammen von Ulf Ihlefeldt. Vielen Dank dafür!
